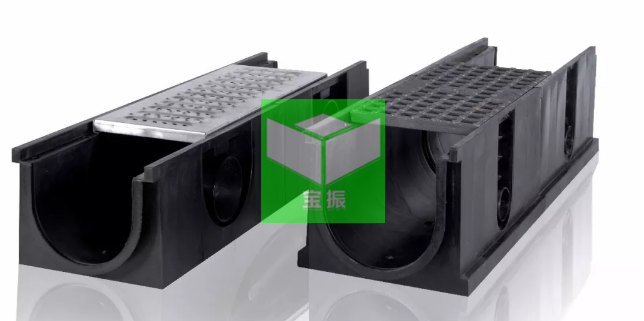

塑胶排水沟:设计与施工:
丈量定位→排水沟槽开挖(开挖的一起预制排水沟盖板)→沟底夯实→100mm厚C10砼沟底→排水沟侧墙MU10标准砖、M7.5水泥砂浆砌筑→75UPVC排水管→20mm厚1:2防水水泥砂浆抹面→100mm厚C20混凝土压顶→维护→排水沟盖板设备→沟侧槽回填
塑胶跑道排水
测量定位:
排水沟是整个工程的主线,依据施工图纸及现场实习丈量,断定±0.000标准点,用经纬仪准确的放出其方位,并以中间桩以及二圆心点加以操控,断定排水沟的方位及排水沟方向,依据出水口的方位及沟顶标高,断定排水沟的最高点和最低点,盖板做成活动的,并考虑到沟槽深度和土质的放坡系数,断定沟槽的灰线宽度。
排水沟槽开挖:
1、本工程排水沟,选用人工开挖土方,运用打夯机进行沟底平坦、夯实,压实度需求抵达85%以上,用水准仪操控沟底高程。开挖后依据描绘图纸的标准标准对排水沟进行检测,合格后,进行下一步施工。
2、沉沙井
为便于往后水沟拾掇,沿沟没40m左右和水沟交叉口处加设沉沙井,沉沙井比沟底约底200mm。
排水沟盖板预:
1、钢筋加工及绑扎
(1)钢筋下料
下料前仔细核对钢筋标准、等级及加工数量,无误后按配料单下料。钢筋的切开选用钢筋切开机进行;在钢筋堵截前,先在钢筋上用粉笔按配料单标明下料长度将堵截方位做显着符号,堵截时,堵截符号对准刀刃将钢筋放入切开槽将其堵截;钢筋较细时,可用铁钳人工切开;单个状况下也可用砂轮锯进行钢筋切开。
(2)钢筋弯制
钢筋的弯制应选用钢筋曲折机在作业方法上进行。钢筋的弯制和结束弯钩均应契合描绘需求。
(3)钢筋的绑扎
依照描绘的布筋需求,对钢筋的交叉点选用铁丝绑扎。
2、预制排水沟盖板
排水沟土方开挖的一起进行排水沟盖板的预制,选用C25混凝土预制盖板。预制前应对场所进行平坦、压实。排水沟盖板需求标准方正,模板运用前涂刷脱模剂,模板标准应契合需求,应留有150mm×30mm排水孔。沟盖板面用同标号的水泥砂浆抹平,无砂眼。混凝土成型后派专人用麻袋铺盖浇水维护。
预制钢筋混凝土盖板质量需求:其外观目测查看有必要抵达外表色彩一起,无露石、脱皮、裂缝等表象,预制制品外型标准准确,外表平坦润滑,有必要契合描绘需求,现场做好试块。
C15混凝土沟底板施工:
排水沟沟底选用C15混凝土浇筑,沟底纵斜度为3‰,一起排向东南角和西南角两个原有的井内,并就近排入校内排水系统。
1、通常需求:底板混凝土应连续灌溉,不得留设施工缝。
2、压光收面:混凝土浇筑结束后,及时将混凝土外表刮平,打扫外表泌水。待混凝土收水后压实、收光,初凝后当即掩盖养生。
3、混凝土维护
混凝土的维护应避免早期脱水和维护过程中缺水。混凝土浇筑结束后,在12小时内加以掩盖,并浇水维护。常温下,混凝土选用掩盖浇水维护,确保混凝土外表一贯处于湿润状况;气湿温小于5℃时不得浇水,以防混凝土冻坏。
排水沟侧墙MU10标准砖、M10水泥砂浆砌筑:
1、拾掇、放线
(1)拾掇:将混凝土底板与墙体触摸面的超卓物进行剔凿和打扫,并用水冲刷洁净。
(2)放线:依据图纸墙体标准,在底板顶面上用墨线弹出墙轴线和宽度线。查看合格后,且底板混凝土抗压强度标准值抵达1.2N/mm2 ,方可砌筑。砌筑前先测出底板混凝土面平坦度及高差,并用水泥砂浆找平,使各段砖墙底部标高契合描绘需求,坚持灰缝一起。
2、砌砖
墙体选用MU10标准砖,M10水泥砂浆砌筑,沟净宽400mm,砌筑墙体时,应确保墙体砌筑质量。
(1)在砌筑工程中应随时用托线板查看墙面是不是笔直平坦,灰缝是不是契合需求。砌筑过程中确保墙面笔直平坦,灰缝一起。
(2)考虑到足球场排水盲沟的水进入内环沟,沟壁需预埋Φ25PVC管距离3m.给水管用30×30×30角铁支架,选用Ø32给水管固定。
(3)砖墙的转角处和交接处应与墙体一起砌筑。当砌筑连续时应砌成斜槎。接槎砌筑时,应先将斜槎打扫洁净,并使砂浆丰满。
(4)弯道砌筑、支线处置
丈量人员按描绘图纸放圆弧线,排砖撂底,依据砖缝操控圆弧线和墙体笔直度。
预留支线管应随砌随安,不得预留孔洞。
150mm厚C25混凝土压顶:
防水水泥砂浆抹面完工后,进行C25混凝土压顶。C25水泥混凝土施工前,应将水泥、砂、卵石等资料送至业主认可的当地检测有些进行原资料检测。
严肃按协作比对组成资料计量,各项协作比应满意一级公路的协作等到有关需求,且混凝土资料的技能需求应满意一级公路对混凝土的有关需求。C25混凝土详细协作数据如下:
水泥:水:沙:级配石料=1:0.51:1.81:3.68
20mm厚1:2防水水泥砂浆抹面:
1、抹面砖墙,随砌随将砖缝间渗出的灰浆刮平。
2、砌体外表粘结的剩余砂浆应铲除洁净,将砖墙面浇水湿润。
3、抹面水泥砂浆强度等级应契合描绘规则,稠度满意施工需求。
4、水泥砂浆抹面应分红两道抹成。第一道砂浆抹成后,用杠尺刮平,并用木抹子搓平后距离48h,进行第二道抹面;第二道砂浆应分为两遍赶光压实结束。
5、抹面的施工接茬应留阶梯形茬,上底层接茬错开,留茬的方位应脱离交角处150mm以上。接茬时,应先将留茬均匀地涂水泥浆一道,然后依照层次次序层层搭接。
维护:
1、抹面砂浆终凝后,应坚持外表湿润,宜每隔4h浇水一次。
2、湿润、通风不良的地下管沟墙体,当抹面外表呈现许多冷凝水时,应削减浇水维护。
3、排水沟受阳光照耀的部位及易风干的进口部位,应掩盖后浇水维护。
排水沟盖板设备:
把制好的预制盖板设备到排水沟上,设备时应安放平稳、平坦强健。设备盖板要严肃操控其平坦度及线型,板间不得有±0.5mm的接缝凹凸差。
沉沙井口盖板选用预制混凝土盖板。
沟槽回填:
1、沟槽回填前应将两端拾掇洁净。
2、回填时砌筑砂浆和混凝土应抵达描绘规则的抗压强度需求。
3、沟盖板设备结束后,板缝砂浆或混凝土强度也应抵达描绘需求。
4、排水沟回填时两端有必要对称回填,阻止单侧回填。
5、回填土大概分层回填压实,回填后压实度契合描绘和有关标准需求。
d500混凝土排水管道铺设接市政排水管网:
1、浇筑混凝土平基:在验槽合格后应及时浇筑平基混凝土。平基混凝土的高程不得高于描绘高程,低于描绘高程不跨越10mm,并对平基混凝土掩盖养生。
2、下管:平基混凝土强度抵达5Mpa以上时,选用人工下管。
3、安管:安管的对口不留空位。
4、浇筑管座混凝土:浇筑管座混凝土前平基应凿毛冲刷洁净,平基与管子触摸的三角部位,运用与管座混凝土同强度等级混凝土填捣密实,浇筑管座混凝土时,应两端一起进行,以防管子偏移。
5、水泥砂浆抹带:抹带及接口均用1:2.5水泥砂浆。抹带前将管口及管外皮抹带处洗刷洁净。带宽120mm,带厚均为30mm。抹带分两层做完,第一层砂浆厚度约为带厚的1/3,并压实使管壁粘接强健,在外表划成线槽,以利于与第二层联络。待第一层初凝后抹第二层,用弧形抹子捋压成形,初凝前再用抹子赶光压实。抹带结束后,当即用平软资料掩盖,3-4h后浇水维护。
6、沟槽回填
(1)回填前具备条件:混凝土排水管道铺设后应在混凝土根底强度,接口抹带的接缝水泥强度抵达5Mpa,闭水实验或闭气实验合格后进行。
(2)回填土的需求:回填土料宜优先运用基槽内挖出的土,但不得富含有机杂质,不得选用淤泥或淤泥质土作为填料。回填土料应契合描绘及施工标准需求,最佳含水率应经过实验断定。
(3)回填按基底排水方向由高至低管腔两端一起分层进行,填土不得直接扔在管道上。选用人工还土,还土时分层铺设夯实。
(4)夯实:回填土的夯实选用人工夯实。夯实时,管道两端一起进行,不得使管道位移或损伤。回填压实应逐层进行,用薄铺轻夯夯实,选用木夯、蛙式夯等压实东西时,应夯夯相连,堆叠宽度不得小于200mm。
